南極熊導讀：本次評測的是工業級SLS 3D打印機系統及配套的生產方案。
哈嘍大家好，南極熊評測又和大家見面了。今天南極熊為大家帶的是比較硬的干貨評測內容。對于小編來說也是很有技術難度的評測哦。希望對廣大熊友有所幫助。

2019年10月，南極熊本次評測的是工業級SLS尼龍打印機，盈普P系列性能版P360粉體打印清潔生產組合，該組合由2臺P360打印系統和一套PPS組成，其中PPS也是盈普首創的零件和粉體一站式處理平臺。相信熊友們對于SLS激光燒結打印機都不會太陌生，但是本次測試的設備有什么不同呢？我們一起來看看。

盈普SLS工藝為用戶提供了更豐富的材料選擇

目前全球3D打印產業持續增加的激光燒結粉體材料庫，將打開未來廣闊的應用場景，各行業導入激光燒結3D打印應用將變得更加切實可行。對于功能性產品驗證需求，最大的特點是除了要滿足基本的精度控制，還必須確保打印材料的物性接近量產塑料的性能。盈普激光燒結增材制造專業高分子粉末材料，具有性能穩定、無毒害、機械強度良好等優勢，并且具備操作溫度窗口寬，流動穩定性好，無需使用提前除濕等優異的工藝特性。成型零件具備顏色穩定，尺寸精確，機械特性良好，可打磨，可粘接，可熱焊以及可染色拼接等特性。

即將投放市場的盈普材料：

快速成型通用系列：

灰白色玻璃增強尼龍12 Precimid1171Pro GF40
本色黃PA12彈性體 Precimid1170 RL

生產制造高性能系列：

本色白阻燃尼龍11 Precimid1180 FR
本色黑尼龍12 Precimid1171Pro BLK
乳黃色阻燃尼龍12 Precimid1171 FR
灰黑色高強度PA6 TPM3D PA6X BLK
灰黑色高韌性PA6 TPM3D PA6X Ultra BLK
本色白高強度阻燃PA6 TPM3D PA6X FR
本色白高韌性阻燃PA6 TPM3D PA6X Ultra FR
灰黑色玻璃增強PA6 TPM3D PA6X GF30 BLK
金屬灰鋁合金增強PA6 TPM3D PA6X AF40

特殊用途系列：

灰黑色PEEK TPM3D PEEK IND
灰黃色PEEK TPM3D PEEK MED
黑色碳纖維增強PA6X TPM3D PA6X CF
黑色碳纖維增強PA12 Precimid1171Pro CF
黑色碳纖維增強PEEK TPM3D PEEK IND CF

我們可以看到，目前盈普P系列打印機本身支持的材料種類非常豐富，同時還有更多的材料正在研發更新中，對于生產型公司或工廠來說。材料的豐富性是一個極大的優勢。同時SLS的打印質量也是最為貼近于實際生產應用的。

首先看一下P360設備外觀，簡潔大氣的外觀設計，讓我們第一眼就感覺到這是一款非常嚴謹的工業級設備。設備整體尺寸為1.26m*1.52m*2m，成型缸尺寸達到了360*360*600mm，有效的打印成型尺寸也達到了350*350*590mm。主機重量是1250kg。

設備的CO2激光功率為60瓦特，采用三軸數字動態對焦方式；成型速度為10-25mm/h，層厚可以連續調節0.06-0.3mm，廠家推薦層厚為0.12mm；光斑直徑為0.25mm，最大掃描速度15000mm/s；最高工作溫度為210/155℃，采用室溫風冷控制系統恒溫管理；具有主動冷卻功能，PL-d單通路安全控制電氣保護；采用上送粉，雙側供粉添料方式；配有智能鋪粉單刀片刮刀；設備無需單獨加置氮氣罐，自帶集成氮氣發生裝置；小編認為這些基礎硬件參數可以滿足幾乎所有工廠的使用條件，無需做更多的配套工作。

P360設備打開外觀蓋后，可以看到，上方左右各有一個料倉，是用來存放未打印耗材粉末的。中間是打印觀察口，可以看到打印當前情況。

設備下方倉門打開，中間就是我們之前看到的成型缸，打印完成后可以直接周轉到零件粉體全性能處理工作站（PPS）進行清粉處理。左右兩側的倉門是溢料倉，用來收集打印刮刀刮下來的粉末材料。

打印機控制界面，可以看到當前打印層的工作狀態。從操作上來說這款設備可以總結為簡單易操作的設備。軟件簡單且為中文操作界面。點個贊哦~

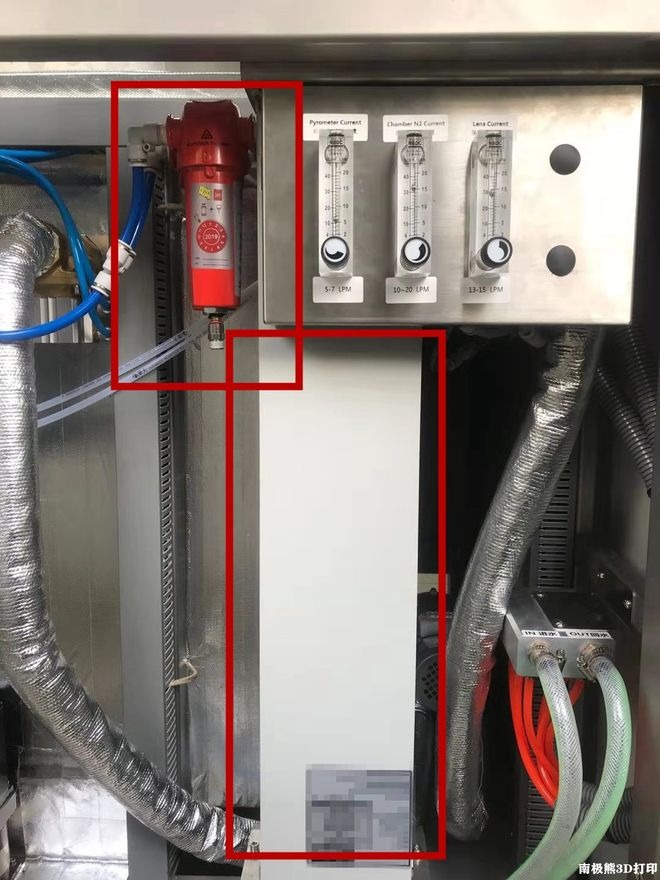

圖中紅色方塊位置是設備集成的氮氣發生裝置。直接省去了麻煩的氮氣罐。他所在的位置是機箱背部左側。

P360設備溫度變化分四個階段，第一個階段是工作粉面和成型桶同時加熱（預熱）；第二個階段是工作臺鋪粉加熱的預備層，成型桶保持恒定溫度；第三個階段是激光燒結成型。第四階段：打印任務燒結完成后，設備會智能開啟主動冷卻系統，擁有縮短零件冷卻時間、提升粉體利用率以及實現無人值守的生產模式等優勢。艙內打印中的激光燒結，艙內加熱，鋪粉動圖演示。可以看到艙內打印層加熱顏色變成橙色辨識第二個加工粉面加熱階段。四種加熱階段都會給成型倉內的溫度帶來不同程度的變化，設備可以通過控制軟件調節任意層高上的溫度，這也是盈普的專利技術。小編把它稱為艙內溫度智能調節功能?！?/p>

打印完成后，就可以將成型缸轉移至PPS清粉了。

而備用的空成型缸便可以繼續周轉到打印機上進行下一次的打印工作，可極大提高設備的工作上機效率。可以讓打印機連續運行。

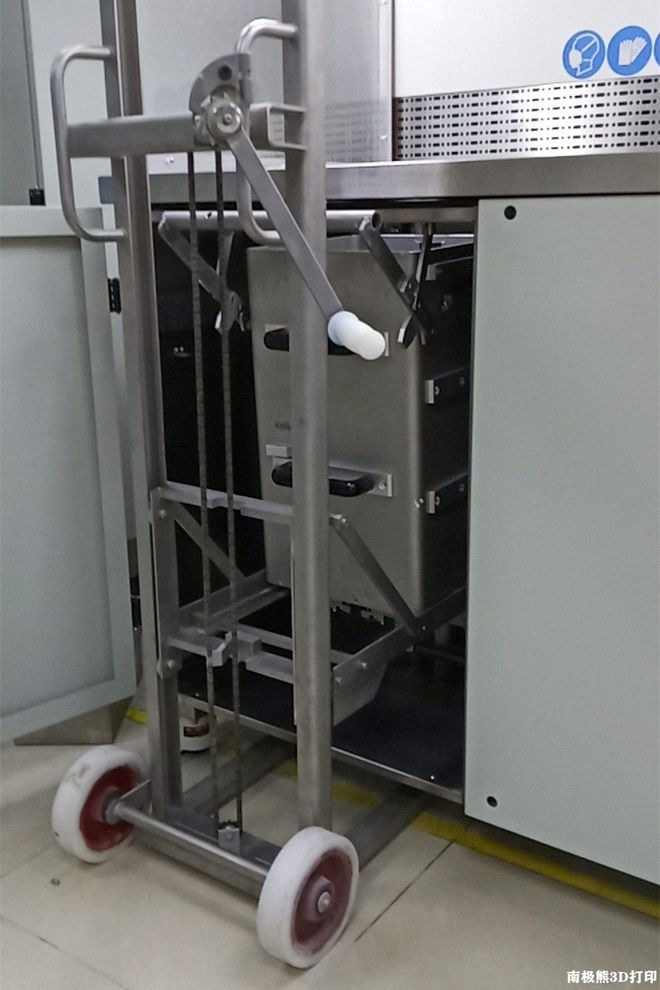

這個專用的小推車是官方標配用來運送設備成型缸到PPS清粉設備的。同時用戶還可以選配電動提升小推車哦~

這個專用小推車還是很便捷的，可以快速周轉成型缸進行下一步打印或者清粉工作。

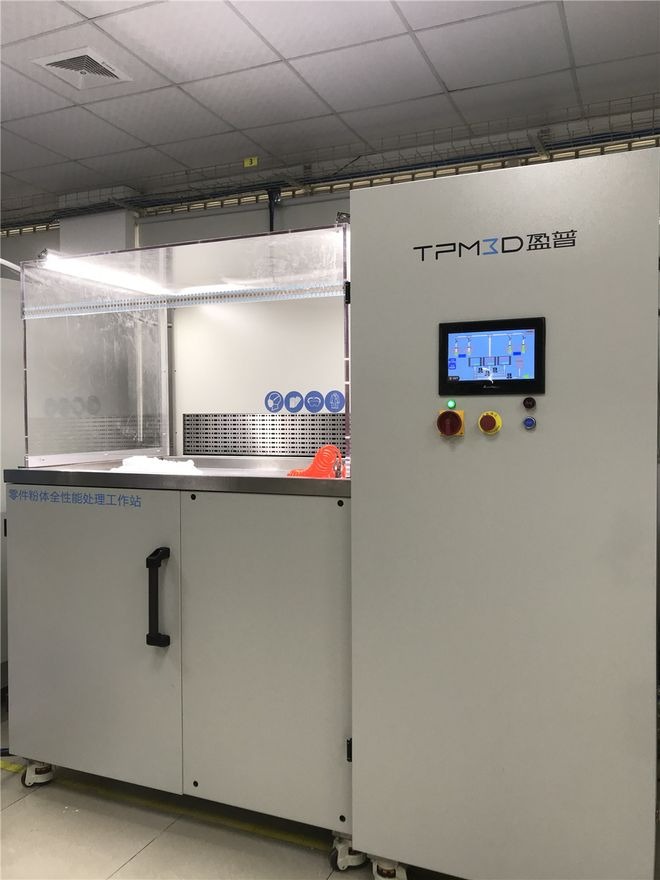

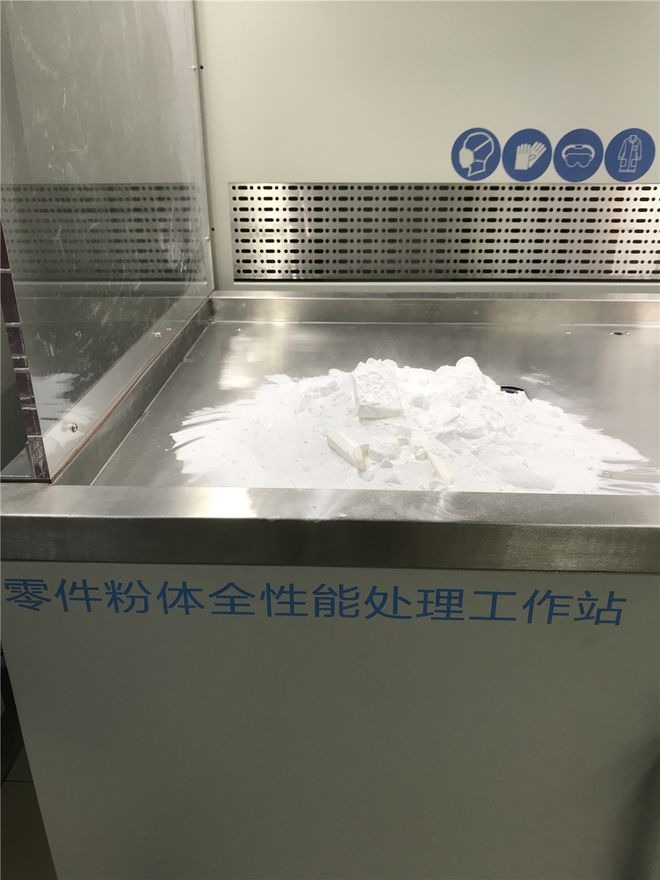

左側清粉平臺區域通過頂出機構將粉包與成型桶分離，在清粉平臺上清理打印完成的零件。

平臺右側圓形孔槽區域為篩粉區域，此區域功能包含打印后的舊粉過濾回收以及下次打印前的新粉投料準備，另外在PPS設備內部配備了新粉料桶、舊粉料桶以及混合料桶，桶內均配備傳感器，可以通過顯示設備智能反饋材料重量，當然通過輕觸顯示屏幕也可以輕松實現全自動的混粉及送料過程。另外還需要說明的是PPS內部設置有螺帶式攪拌裝置，可以令粉末材料在混粉桶里面充分混合，搭配采用蠕動式送粉機構的送粉軟管，時刻確保送粉過程的通暢。

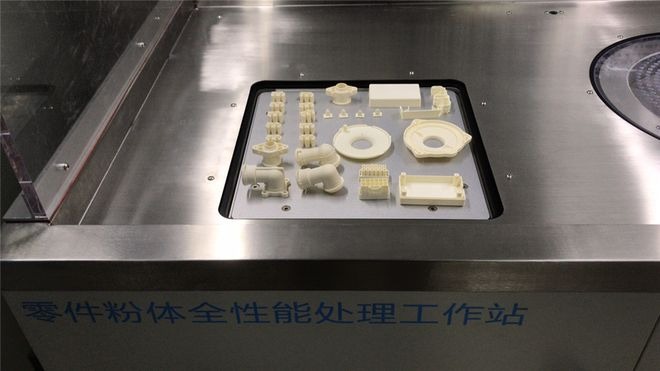

清理后的打印件我們來看下效果吧。

大圖中可以看到，打印件的表面效顆粒感細膩均勻。本次測試的打印材料是盈普即將發布的Precimid1171 FR 阻燃尼龍材料，這款材料可以達到可以達到V0的最高級別阻燃效果。并且這款材料正在接洽獲取航空阻燃認證哦~~有阻燃材料需求的客戶可以時刻關注一下這款材料的上市進度了。

在南極熊短暫的測試中整倉零件合格率為100%。沒有發生應力裂痕，鋪料不足產生表面氣孔等常見的產品缺陷。

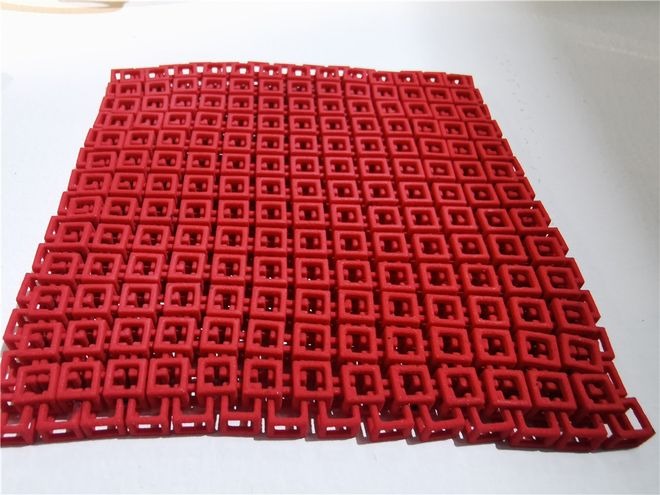

如果對打印件有光滑或者顏色需求的話，可以使用其他后處理工藝進行進一步的處理，比如表面噴砂，染色之類的。

根據官方資料顯示，?盈普系列性能版具有安全認證、高性價比、集成式控制單元、檢修迅速、主動冷卻、一站清潔的特點優勢。

基于ISO 12100和ISO 14121標準，達PLd國際安全性能等級

作為增材制造工業級生產設備基于操作安全性的設計尤為重要。

伴隨著盈普團隊國際化的戰略布局，S系列機型遵照PL-e的設計要求率先達到歐盟最高級別安全防護標準并獲得CE安全認證，順利取得打開海外市場的通行證。P系列設備的安全性設計也已達到PL-d國際安全性能等級（PL-d等級：每小時危險失效概率0.00001％至0.0001％），
除此之外P系列設備通過德國萊茵TüV檢測以及嚴格執行GB5226.1和GB15706的標準設計和制造。
盈普P系列設備同樣是企業安全生產的優先選擇。

縮短整體制造時間

SLS工藝加工完成后不能立即將成型桶取出，溫度場的劇烈變化極易導致剛剛加工完成的零件出現形變，?主動冷卻系統是盈普團隊針對此環節做出的系統優化。通過主動冷卻系統可以大幅降低成型桶置于機身內部的時間，提升用戶生產效率。使用盈普設備的用戶在此階段（600毫米高，滿缸打印的狀態下）僅需等待?3-5小時即可，而無主動冷卻設備的用戶此階段需等待15小時以上。

高效率-指定高度區域溫度調節專利

調整指定高度區域溫度專利技術，有效提升零件加工品質。

高性價比-材料使用成本低

小編以Precimid1172Pro材料為例，Precimid1172Pro材料盈普官方推薦用戶使用比例3：7，但是熟練的用戶使用盈普設備采用2：8的新舊粉比例，就可以輕松打印出高品質的產品；
綜合來看，盈普P360的材料使用成本很低并且材料的利用率是相當高的。對于生產型企業來說是非常優秀的表現。
以上內容基本可以囊括盈普的P360尼龍燒結設備的優勢。最核心內容就是：極高的設備穩定性、材料的高復用率、具有很高的性價比；由此小編也不得不說，這是一臺從研發開始就在想方設法解決當前行業尼龍3D打印機核心痛點問題的SLS工業級3D打印機。

與此同時，小編還有幸了解到了盈普P系列的最佳配套搭檔-盈普零件粉體全性能處理工作站（TPM3D PPS）。

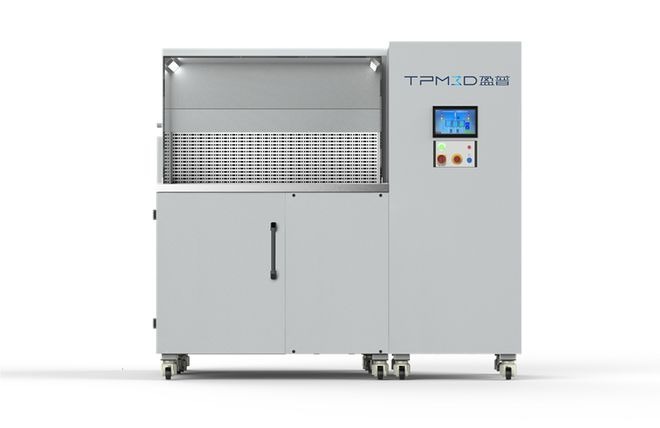

升級版PPS-設備基本參數

專注選擇性激光燒結工藝20載，開創清潔生產先河

PPS清潔生產單元的功能

在選擇性激光燒結工藝制造過程中，零件拆包、粉體過濾、混合、輸送以及除塵等步驟一直都是在各個分立的設備中完成，粉體在各個設備容器轉移的時候粉塵容易泄露，且需要耗費操作員大量的時間和精力進行處理。
盈普科技團隊耗時3年研發的零件粉體全性能工作站(PPS)，將上述分立的操作步驟整合到一臺設備上操作，能夠?大幅減少粉塵泄露對環境的影響，并且讓零件清理和粉體處理變得輕松愉快，?提高用戶處理大量生產任務的?效率。
全性能工作站PPS與盈普激光燒結系統的搭配使用，既實現清潔生產模式，也可以保留原來手動加粉的工作模式，在必要的時候靈活更換打印材料。
這里需要提到的是，盈普PPS自推出后便受到市場的廣泛好評，而盈普科技團隊也根據客戶的使用反饋不斷對PPS進行迭代升級，升級后的PPS也具備了更多的性能優勢。

升級版PPS相較于舊版的性能優化

體積減少1/3，更小占地面積
升級版PPS除塵性能提升4倍
觸摸屏控制，以及優異人機工程學的設計
有效防止粉體輸送過程出現的分層偏析現象
隔音降噪設計，進一步降低工作噪音
國標粉塵防爆22 區認證

為了更加方便工廠用戶的集成化數字化管理，盈普還為客戶開發了智能工廠信息管理系統

智好印3D打印信息管理平臺-3D打印云智能工廠信息管理系統智好印，Best Print ，是盈普團隊融合多年的3D打印生產管理經驗以及強大阿里云計算能力而開發的，基于PC和微信公眾平臺跨終端的3D打印業務流程協同平臺。全面協助3D打印服務機構提升海量3D打印的信息管理能力，包括:線上報價、訂單合同、零件基本圖形、發貨物流和業績統計分析等全方位信息管理。
小編認為，智好印3D打印信息管理平臺，?有效解決了3D打印服務行業的痛點問題：
1、3D打印海量數據與客戶要求的快速響應
2、報價、生產安排、出貨、客戶驗收、缺乏單表跟蹤，過程容易出錯.
3、進度不透明，客戶滿意度低。
4、交付環節大量額外工作
3D打印訂單平臺有六大功能模塊：
一、報價詢價模塊
二、合同管理模塊
三、生產計劃書模塊
四、送貨管理模塊
五、售后服務模塊
六、信息統計模塊

小編通過官方資料，以及實地的參觀和測試，感覺盈普的P系列產品及配套設施，已經完全可以直接勝任連續生產型工廠的生產工作。這套產品不但具有高精度，高穩定性的特點，同時專注于解決目前行業的痛點問題，解決了SLS燒結粉末的回收利用，極大減少設備的使用成本。提高整體的生產制造效率。同時通過專門開發的軟件管理系統，為工廠提供最優的生產管理一體化解決方案。讓客戶與工廠可以無縫對接，節約大量的溝通成本，并且對于每批次的生產都有完善的管理記錄數據。可以說這是一次工業4.0的飛躍。

本次測試，南極熊是在科恒的3D打印工廠進行的。

在科恒工廠測評期間，南極熊對科恒董事長文炳華進行了專訪，希望他能從用戶的角度來談談使用盈普3D打印機的感受。

據文總介紹：“科恒成立于2009年，2011年開始引入第一臺SLA 工業3D打印機用于手板打印，從此便走上了一條創新的快速發展之路，3D打印讓手板廠感受到從未有過的便捷、快速和精準。截止目前，科恒已經引進了500多臺聯泰SLA光固化工業3D打印機，簽約20臺盈普SLS 激光燒結工業3D打印機。每年可以制造出700-800萬件3D打印樣品，員工超過600人。廣泛服務于手板模型、原型制造等客戶?！?/p>

科恒自2018年購入盈普尼龍打印設備以來，訂單一直很飽和，且呈現上升趨勢。文總表示：“目前使用SLS對外提供3D打印服務，很像2013年-2014年時使用SLA的狀態，正在一個起量的初期?？坪阋呀浻嗁徚?0臺盈普的SLS 3D打印機，目前的場地已經無法滿足我們的使用需求，我們很快將會搬到新的工廠，設備會陸續裝機。”
